KLOTZ Câble patch ou modulation symétrique bleu (le m)



KLOTZ
Produit en stock
En stock AVLS ou Fabricant livré chez vous en 24-72H
722A30
Transport
Port forfaitaire de 9 €
Gratuit si supérieur à 199 € d'achat
Conseil
1,10 € TTC

Prix public constaté : 1,68 € TTC

Payez en 3 ou 4x sans frais
directement par CB
à notre magasin de Paris
Paiement securise

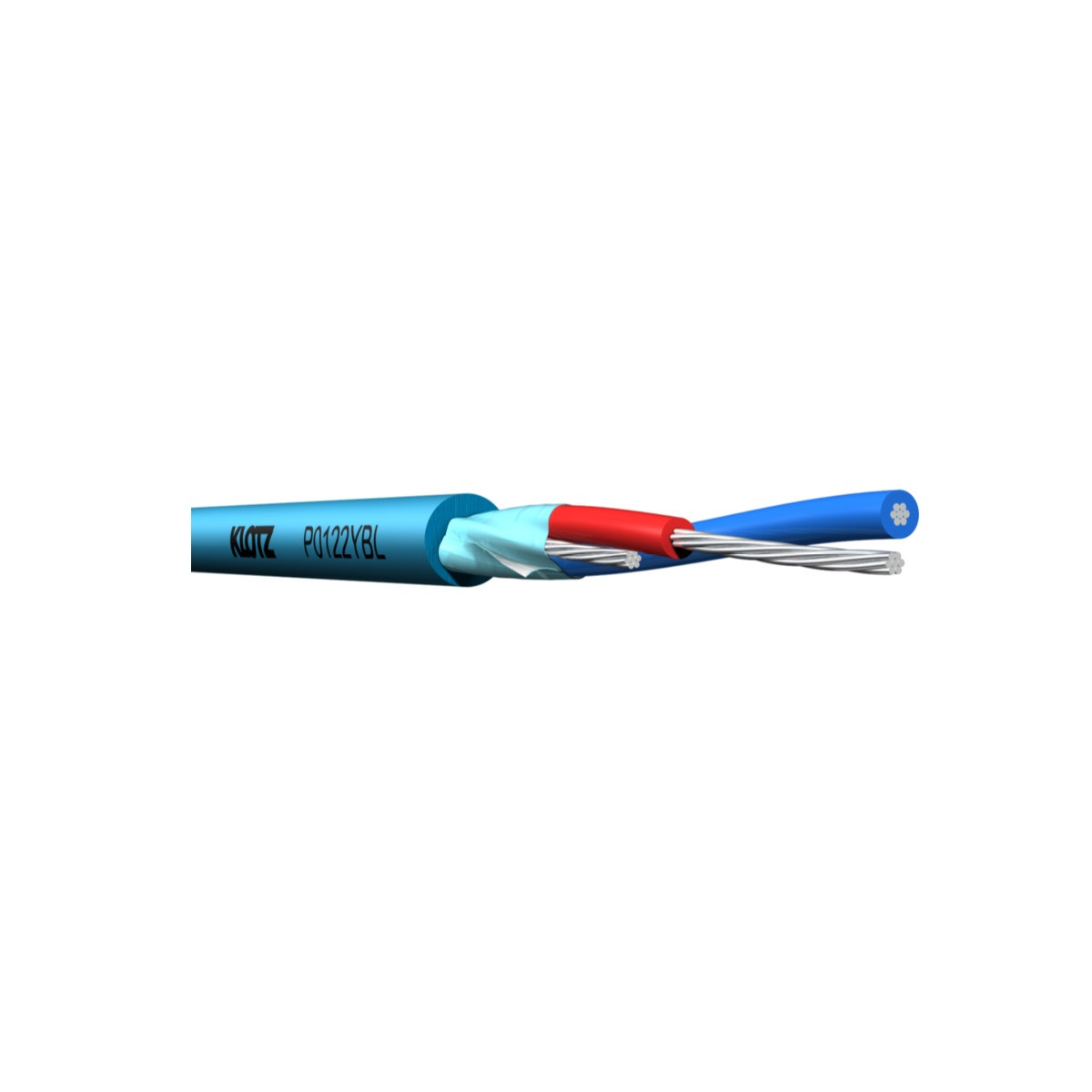

Câble Modulation ou patch (2 conducteurs + blindage) Ø 2 X 0,22 mm KLOTZ P0122YB bleu Haute Qualité

Câble souple PVC blindé pour signaux audio et techniques

Le câble KLOTZ P0122YB est un câble souple blindé destiné aux liaisons de signaux audio ou de commande en environnement professionnel. Sa construction compacte et son blindage par feuillard AL/PET le rendent adapté aux applications nécessitant un bon compromis entre protection contre les interférences et facilité d’intégration.


Structure des conducteurs

Le câble utilise des conducteurs en cuivre étamé multibrins, offrant une bonne flexibilité et une stabilité mécanique adaptée aux installations fixes ou mobiles. Les conducteurs sont torsadés par paire afin de limiter les perturbations électromagnétiques.

  • Conducteurs en cuivre étamé
  • Structure : 7 x 0,20 mm (AWG 24/7)
  • Section du conducteur : 0,22 mm² (AWG 24)
  • Paire de conducteurs torsadés
  • Brins complémentaires : cuivre étamé 7 x 0,20 mm


Isolation et blindage

L’isolation des conducteurs est réalisée en polyéthylène (PE), garantissant des caractéristiques électriques stables. Le blindage par feuille AL/PET assure une protection efficace contre les interférences électromagnétiques dans les environnements techniques.

  • Isolation : polyéthylène (PE)
  • Blindage : feuillard aluminium / polyester (AL/PET)
  • Protection adaptée aux signaux basse tension


Caractéristiques électriques

Les paramètres électriques du câble sont adaptés au transport de signaux audio et de données analogiques, avec une capacité maîtrisée et une excellente résistance d’isolement.

  • Impédance du conducteur : < 85 Ω/km
  • Capacité conducteur / conducteur : 85 pF/m
  • Capacité conducteur / blindage : 160 pF/m
  • Résistance d’isolement : > 10 GΩ x km


Gaine et comportement mécanique

La gaine extérieure en PVC assure une bonne protection mécanique tout en conservant une grande souplesse. Le faible diamètre extérieur facilite le passage dans les goulottes, faisceaux et connecteurs à forte densité.

  • Gaine extérieure : PVC
  • Diamètre extérieur : 3,4 mm
  • Rayon de courbure minimum : 20 mm


Conditions d’utilisation

  • Température opérationnelle minimale : -20 °C
  • Température opérationnelle maximale : +70 °C


Applications professionnelles

Ce câble est destiné aux intégrateurs audio, techniciens et installateurs pour les liaisons de signal audio, commandes, interconnexions internes de racks, équipements électroniques et installations techniques nécessitant un câble souple, compact et blindé.


Fabricant

Le modèle P0122YB fait partie de la gamme professionnelle du fabricant :KLOTZ, reconnu pour ses câbles audio et de signal destinés aux applications techniques, scéniques et industrielles.
